| Tempat asal: | Cina |
| Nama merek: | OEM |
| Sertifikasi: | CE;ISO |
| Kuantitas min Order: | Dapat dinegosiasikan |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Stardard Export Packing Dengan karton |
| Waktu pengiriman: | 5-10days |
| Syarat-syarat pembayaran: | L / C, T / T, Western Union |
| Menyediakan kemampuan: | 20.000 Pcs Per Bulan |
| Nama Produk: | SENSOR TEKANAN | Rentang tekanan: | 0 ~ 100 / 700kPa |
|---|---|---|---|
| Sumber Daya listrik: | 5V atau 3.3V | Sinyal Keluaran: | 0,5-4,5V (atau 0,2-2,7 atau disesuaikan) |
| Ketepatan: | 1% | Jenis tekanan: | Mutlak |
| Media terukur: | Gas udara atau cairan | Temp Terkompensasi.: | 0-60'C |
| Suhu penyimpanan.: | -40 ~ 150'C | Tekanan berlebih: | 2X |
| Cahaya Tinggi: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
Fitur
Aplikasi
Untuk bidang elektronik otomotif, seperti meteran tekanan ban, pompa mobil.
Untuk Barometer, altimeter, pengukuran tekanan vakum.
Untuk pengukur tekanan atau pengontrol tekanan dll.
Parameter kinerja
Kecuali ditentukan lain, pengukuran dilakukan dengan tegangan suplai 5 Vdc pada suhu 25 ± 1 ℃ dan kelembaban mulai dari 25% ~ 85%.
| Barang | Data | Satuan |
| Sumber Daya listrik | 5 atau 3.3 | V |
| Rentang tekanan | 0 ~ 100/350/700 | kPA |
| Sinyal Keluaran | 0,5-4,5 (atau menurut kebiasaan) | V |
| Ketepatan | ± 1.0 | %Menjangkau |
|
Nol Temp. Cukup |
± 0,03 | % FS / ℃ |
|
Span Temp. Cukup |
± 0,03 | % FS / ℃ |
| Stabilitas Jangka Panjang (1 tahun) | ± 0,5 | %Menjangkau |
| Lebih dari tekanan | 2X (≥500kPa) | Reted |
| Temp Kompensasi. | 0 ~ 60/32 ~ 140 | ℃ / ℉ |
| Ambient Temp. | -10 ~ 85/14 ~ 185 | ℃ / ℉ |
| Suhu penyimpanan. | -40 ~ 150 / -40 ~ 302 | ℃ / ℉ |

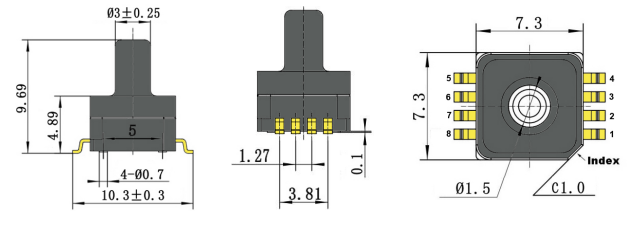

Koneksi Dimensi & Eletric (Satuan: mm / Inch)
Definisi PIN
|
1 |
3 |
7 |
2,4,5,6,8 |
|
Keluaran |
Kekuasaan + |
GND |
T / C |
CATATAN:
1, Pin N / C harus dibiarkan mengambang
2, Solder pin timah: 250'C selama 5 detik maks.
3, Silakan tambahkan 0,1 uF kapasitor antara VDD dan GND.

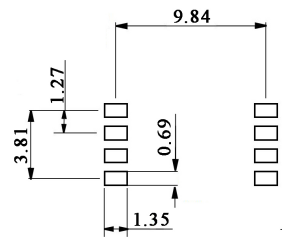

Jejak Kaki yang Direkomendasikan
Tata letak tapak di atas memastikan antarmuka koneksi solder yang tepat antara papan PC dan PIN sensor ketika diproses dengan reflow atau solder manual.
Catatan
1. Terapkan perlindungan ESD selama penyolderan dan perakitan.
2. Tegangan berlebih (6.5Vdc) atau arus (5mA) dapat membakar ASIC.
3. Media harus kompatibel dengan bagian bertekanan.
4. Silakan hubungi kami untuk permintaan khusus pada parameter dan aplikasi
